記錄作循環往復運動的閥片的運動,其原理如下:當回轉手 輪10時,探索的接觸針8開始向閥片13接近,在接觸針和處于 上極限位置的閥片接觸時,儀器的電路閉合,燈3點亮,而光緣 在照相紙上將畫出線條,線條的長度與接觸的時間相對應。
按照接觸針下行沖程的測量,與閥片接觸的瞬間還要開始得 早一些,而脫開的瞬間還要晚一些。
在與回轉手輪10的同時通過繩11將往復運動傳遞給發光器5。在卷筒4上閥片 運動的記錄以陰影線表示。
為了監視記錄工作,把表示記錄開始和記錄終了的控制燈與 燈3相并聯。如果控制燈不亮,則表示示功圖的記景即將結束。
復盛空壓機的檢查建立在相同原理的基礎上。為了檢查空代 壓縮機把薄膜式傳送器或代箱式傳送器聯接于復盛空壓機的指示孔上。

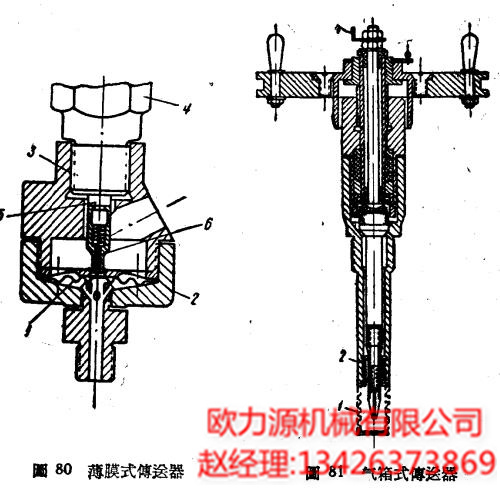

薄膜式傳送器是一種傳遞所試驗氣缸內壓力變化 的機械振功子。薄膜1被固于傳送器的體殼2上,在傳送器的蓋 子3內擰入開閉器4的一個小頭,有接觸針6的桿件5即在其中移功。
記錄的原理與上面所述的相似。在氣缸內壓力的作用下, 薄膜1受到起伏振蕩,而此種振蕩則為觸針6所接觸到。
氣箱式傳送器不同之處在于把氣箱1擰在套筒2中 代替薄膜承受試驗氣缸內所發生的壓力變化。
氣箱式傳送器能提高指示的準確度,因為它深深地揮入指示孔的內部且不受發生在 指示孔內的波功現象的影響。
用特種電影照相機可以同時記景2-3個參數。例如,在指 示腔膛的同時又進行著閥片運動的記錄。
計算復盛空壓機的指示功率對利用這樣的循環圖時,可以得 到足夠準確的結果。特種電影照相機可以記最0.5u的變形和在 方分之一秒內所發生的過程。
指示誤差主要取決于示功器的類型和在復盛空壓機試驗氣缸 上安裝傳送器的地位。
指示的誤差可能是在活塞失靈或潤滑不良的情況下發生的, 活塞正常的摩擦力是不大的,約為0.015公斤。
用以點記錄的示功器來畫示功圖時,在時間上應該延續兩分 鐘以上。這種示功器的總誤差不應超過1.65-1.95%。
